高效节能烛式过滤器的工作原理

高效节能烛式过滤器

• 结构组成

• 筒体：通常采用不锈钢（304/316/321）、碳钢、钛材等材质制成，具有良好的耐腐蚀性和强度，能够承受过滤过程中的压力，为过滤操作提供密闭的空间。

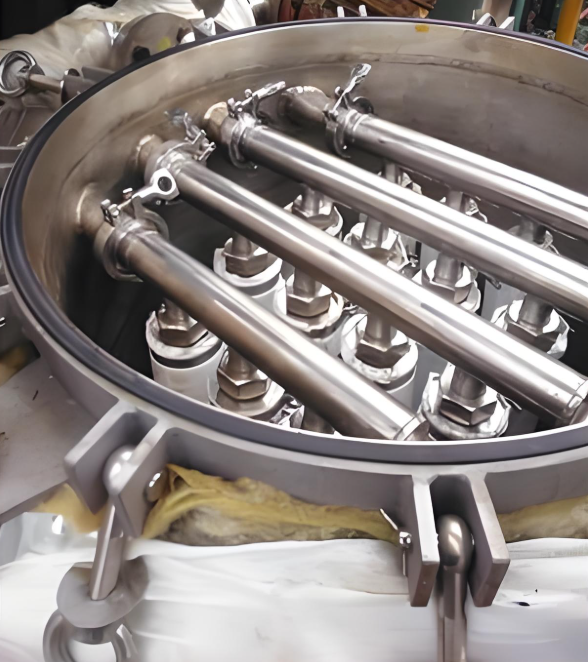

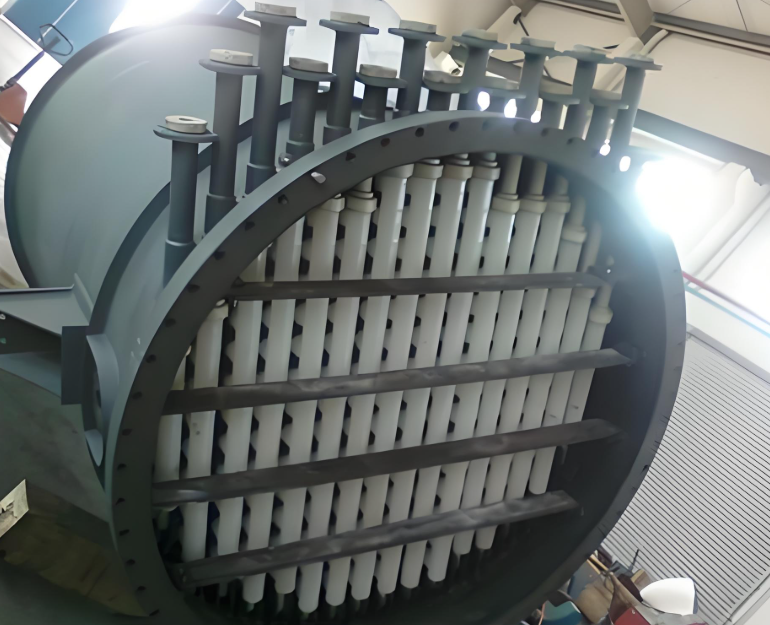

• 滤芯：是过滤器的核心部件，材质与筒体类似，多为不锈钢、碳钢、钛材等。其形状常为烛状，表面有许多细小的孔隙，用于拦截液体中的固体颗粒。

• 滤布：套在滤芯上，材质主要有 PP（聚丙烯）、PE（聚酯）、PPS（聚苯硫醚）、PTFE（聚四氟乙烯）、尼龙纤维等，根据原料液的特性进行选择，起到过滤和拦截杂质的作用。

• 助滤剂：按生产过程中的过滤标准要求配置，常用的有活性炭、硅藻土等，可帮助提高过滤效果，特别是对于一些难以过滤的微小颗粒或高粘度液体。

• 电脑控制系统：通过 PLC 等控制技术，实现对过滤过程的自动化控制，包括自动充液、预过滤、排尽残液、卸渣、冲吹等功能，还能实时监控过滤压力、流量等参数，确保过滤过程的稳定和高效。

• 配件及辅助设备：如空压机、压力感应器、阀门等，空压机为反吹脱饼提供气源，压力感应器用于监测过滤过程中的压力变化，阀门则用于控制液体的进出和排渣等操作。




• 高效节能烛式过滤器工作原理

• 过滤阶段：待过滤的液体在泵的作用下进入筒体，通过滤布时，液体中的固体物质逐渐在滤布表面集聚，形成 “滤饼层”。由于滤饼层微粒之间的空隙很小，能够阻留液体中颗粒杂质的逃逸，使滤液变清，达到生产所需的过滤效果。

• 反吹脱饼阶段：当滤饼层达到一定厚度，滤液通过滤饼层的速率降低，过滤效率变差时，系统会根据压力传感器提供的信号，开启空压机进行反吹脱饼作业。压缩空气反向通过滤布，吹掉黏附在滤布表面的颗粒，并从筒体底部阀门排出。

• 重新构建滤饼层阶段：排渣完成后，系统重新进液，开始新一轮的过滤周期，在滤布表面重新构建 “滤饼层”，继续进行过滤操作。




• 节能高效的体现

• 过滤效率高：烛式过滤器通常具有较大的过滤面积，能够在较短时间内处理大量的液体，提高了过滤效率。同时，其独特的滤芯设计，如梅花瓣形烛杆等，可使过滤更高效，确保在整个循环过滤过程中滤饼附着牢固且卸饼彻底。

• 减少能源消耗：由于过滤效率的提高，在处理相同量的液体时，相比其他过滤方式，烛式过滤器所需的过滤时间更短，从而减少了泵等设备的运行时间，降低了能源消耗。此外，反吹脱饼过程中，通过合理控制反吹气量和时间，也能有效节约能源。

• 过滤介质可重复利用：过滤介质如滤布和滤芯等可以多次反复使用，节省了大量的过滤耗材，不仅降低了成本，也减少了因频繁更换过滤介质而产生的资源浪费和能源消耗。

• 自动化程度高：采用电脑控制系统实现自动化操作，减少了人工干预，降低了劳动强度，同时也避免了因人工操作不当而导致的生产效率低下和能源浪费问题。设备能够根据预设的参数自动运行，保持稳定的过滤效果，提高了生产的连续性和稳定性。

• 高效节能烛式过滤器应用领域

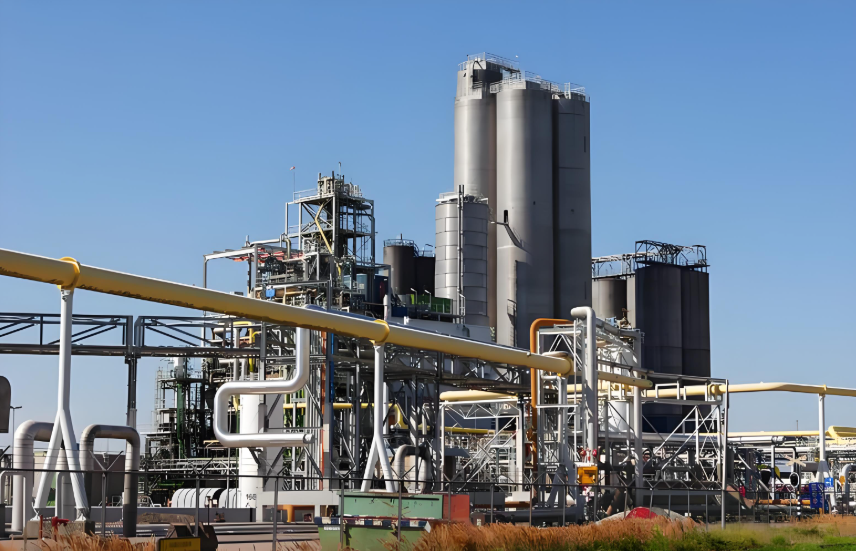

• 石油化工行业：用于原油的预处理，去除其中的悬浮颗粒、胶质和沥青质等杂质，提高原油的纯净度和加工性能，也可用于各种化工产品生产过程中的固液分离，如在常减压蒸馏、催化裂化、延迟焦化、加氢裂化等炼油工艺流程中发挥重要作用。

• 制药行业：能够有效去除制药过程中液体中的细菌和微小颗粒，确保药品的安全和有效性，满足制药行业对于液体过滤洁净度的严格要求6。

• 食品和饮料行业：在食品和饮料的生产中，如啤酒、果汁、乳制品等的生产过程中，可提供稳定的过滤效果，保障产品的口感和质量，去除其中的杂质、沉淀物等6。

• 水处理行业：可有效去除水中的杂质和污染物，适用于城市供水、污水处理、工业废水处理等多个场景，提高水的质量和可回用性6。

• 其他行业：还广泛应用于塑料、电镀、陶瓷、制糖、颜料、乳胶、电子、光学等行业的固液分离过滤，满足不同行业对于过滤精度、效率和环保等方面的要求1。
